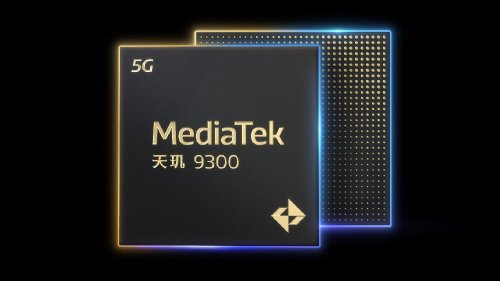

11月6日晚，联发科正式发布了新一代移动端旗舰SoC——天玑9300。作为一款面对AI时代用户需求的手机SoC产品，天玑9300不但采用了性能强劲的全大核CPU架构，同时也大幅提升了SoC的GPU与AI算力，为用户与终端厂商带来了一颗性能表现远超同类竞品的移动端旗舰SoC。

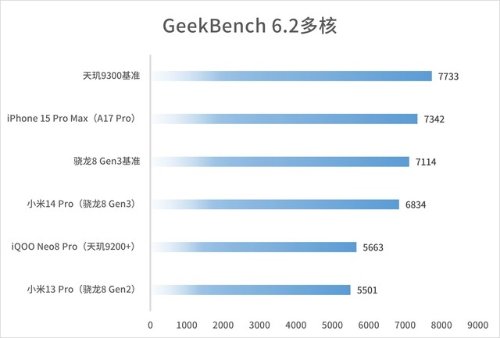

经过前期对于联发科天玑9300工程机的测试，我们发现天玑9300不但在多核跑分方面超越了此前手机CPU性能的王者：苹果A17 Pro，同时在能效方面的表现也相当令人感到惊喜。
并且在基准性能大幅度提升的同时，天玑9300还搭载了强大的AI算力支持端侧AI大语言模型，为智能手机迈向生成式AI时代提供了必要的硬件基础.

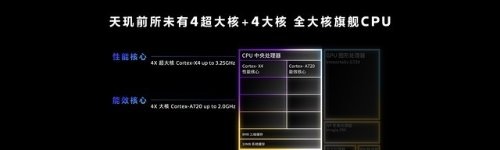

本次天玑9300架构设计的一大亮点便是抛弃了过去大中小核心的传统架构设计，换用了全新的全大核CPU架构。天玑9300的CPU部分由4个Cortex-X4超大核以及4个Cortex-A720大核组成，没有小核。
其中超大核的最高频率可达3.25GHz，大核频率为2.0GHz。与之相比，骁龙8 Gen 3是由1颗Cortex-X4超大核 5颗Cortex-A720大核 2颗Cortex-A520小核组成的。
可以说这次天玑9300的CPU架构设计思路和苹果的A系列处理比较接近，目前苹果A17 Pro是2颗大核 4颗小核组成的，注意这里苹果的小核虽然叫小核，但是它的规模和性能甚至比主流的大核都要强。

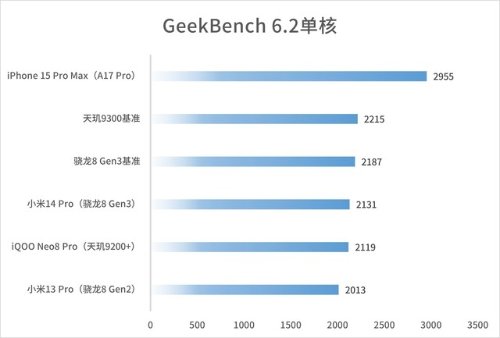

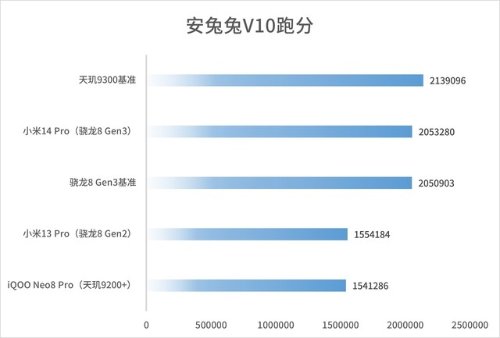

跑分如下：
所以我们更科学的叫法应该是性能核心与能效核心。也就是说这次天玑9300的4颗Cortex-X4超大核是性能核心，4颗Cortex-A720大核是能效核心。
在采用全大核架构之后，CPU性能的提升可以说是必然的，不过大家肯定也会担心全大核架构的能效问题。

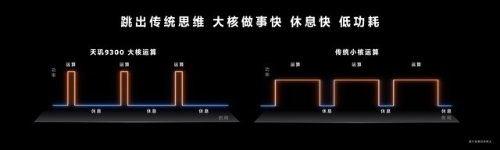

通过与联发科方面的技术人员交流后，我们得知在当前的手机应用场景和芯片制程工艺发展的条件下，小核心的能效表现在很多情况下并不优秀，特别是不支持乱序执行的特性使其在应用场景中难以更高效地完成计算工作。
因此采用全大核架构将会大幅提高手机处理器的运行效率，通过更高效快速完成计算工作的方式来降低功耗，节约电量。
